配管用アルミキャップ

A5052アルミ製 突合せ溶接式キャップ JIS B2321寸法準用

受注製作品(1個から製作いたします)

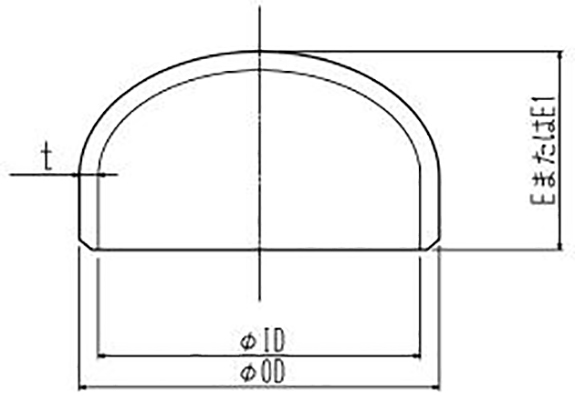

JIS B2321寸法準用:材質 A5052

アルミキャップ

径の呼び
外径(mm)
厚さの呼び(mm)
背から端面
迄の距離(mm)

限界厚さ(mm)
S10S S20S S40 S80
A B OD
t E
E1 F'
15 1/2 21.7 2.1 2.5 2.8 3.7 -
-
-
20 3/4 27.2 2.1 2.5 2.9 3.9 -
-
-
25 1 34.0 2.8 3.0 3.4 4.5 38.1
-
-
32 1 1/4 42.7 2.8 3.0 3.6 4.9 38.1
-
-
40 1 1/2 48.6 2.8 3.0 3.7 5.1 38.1
-
-
50 2 60.5 2.8 3.5 3.9 5.5 38.1
44.5
5.5
65 2 1/2 76.3 3.0 3.5 5.2 7.0 38.1
50.8
7.0
80 3 89.1 3.0 4.0 5.5 7.6 50.8
63.5
7.6
90 3 1/2 101.6 3.0 4.0 5.7 8.1 63.5
76.2
8.1
100 4 114.3 3.0 4.0 6.0 8.6 63.5
76.2
8.6
125 5 139.8 3.4 5.0 6.6 9.5 76.2
88.9
9.5
150 6 165.2 3.4 5.0 7.1 11.0 88.9
101.6
11.0
200 8 216.3 4.0 6.5 8.2 12.7 101.6
127.0
12.7
250 10 267.4 4.0 6.5 9.3 15.1 127.0
152.4
12.7
300 12 318.5
4.5 6.5 10.3 17.4 152.4
177.8
12.7

1. 背から端面までの距離は、基準寸法の厚さが限界厚さ以下の時はEとし、限界厚さを超える時はE1とする。
2. キャップの形状は半楕円(はんだえん)とし、内面における長径と短径の比は2以下とする。

表示は受注生産品です。1個から製作いたします。
寸法:JIS B2321準用
材料:A5052P(板)又はA5052B(棒)

A5083、A1070等、A5052以外の材質でも1個から対応可能です。
詳しくはお問合せ下さい。
