配管用アルミニップル

アルミねじ込み継手 配管用アルミパイプニップル

アルミ両ニップル(アルミ配管用)

材質 A5052TD-O
ねじの種類 管用テーパおねじ(R)
JIS B0203

規格表寸法表を印刷

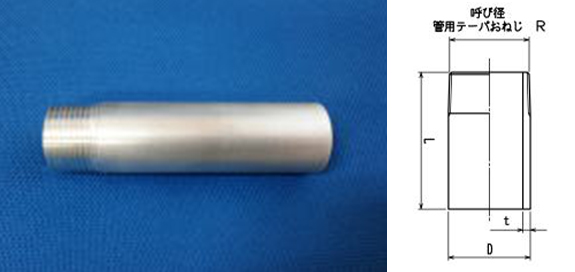

アルミ片ニップル(アルミ配管用)

材質 A5052TD-O
ねじの種類 管用テーパおねじ(R)
JIS B0203

規格表寸法表を印刷

アルミ配管用ニップル、片ニップル共に厚さS40又はS80のパイプ材から製作します。(8A及び10AはS80のみ)
片・両ニップル共、口径8A~100Aまで、最長4,000mmの範囲でご希望の長さに製作可能です。

全て受注製作にて対応します。1本より製作いたします。最短翌営業日出荷いたします。

アルミ両ニップル規格寸法表(アルミ配管用)

呼び径
外径 D(mm)
厚さ t(mm)
長さ L (mm)
A B φ
S40 S80 加工最小長さ
製作可能長さ範囲
8A 1/4 13.8 - 3 45
45~4000
10A 3/8 17.3 - 3.2 45
45~4000
15A 1/2 21.7 2.8 3.7 45
45~4000
20A 3/4 27.2 2.9 3.9 50
50~4000
25A 1 34 3.4 4.5 55
55~4000
32A 1 1/4 42.7 3.6 4.9 55
55~4000
40A 1 1/2 48.6 3.7 5.1 60
60~4000
50A 2 60.5 3.9 5.5 65
65~4000
65A 2 1/2 76.3 5.2 7.0 160
160~4000
80A 3 89.1 5.5 7.6 180
180~4000
100A 4 114.3
6.0 8.6 220
220~4000

材質 A5052TD-O: ねじ 管用テーパおねじ(JIS B0203)
規格表寸法表を印刷


アルミ片ニップル規格寸法表(アルミ配管用)

呼び径
外径 D(mm)
厚さ t(mm)
長さ L (mm)
A B φ
S40 S80 加工最小長さ
製作可能長さ範囲
8A 1/4 13.8 - 3 30
30~4000
10A 3/8 17.3 - 3.2 30
30~4000
15A 1/2 21.7 2.8 3.7 30
30~4000
20A 3/4 27.2 2.9 3.9 30
30~4000
25A 1 34 3.4 4.5 35
35~4000
32A 1 1/4 42.7 3.6 4.9 40
40~4000
40A 1 1/2 48.6 3.7 5.1 45
45~4000
50A 2 60.5 3.9 5.5 50
50~4000
65A 2 1/2 76.3 5.2 7.0 60
60~4000
80A 3 89.1 5.5 7.6 60
60~4000
100A 4 114.3
6.0 8.6 60
60~4000

材質 A5052TD-O: ねじ 管用テーパおねじ(JIS B0203)
規格表寸法表を印刷

アルミニップルは在庫しておりません。1本より受注製作にて対応します。
厚さS40又はS80のパイプ材から製作します。8A及び10AはS80のみの対応となります。

片、両ニップル共、8A~100Aまで、最長4,000mmの範囲でご希望の長さに製作いたします。
1本より製作いたします。8A~50Aは最短翌営業日に出荷可能です。

詳しくはお見積・お問合せ下さい。
