パイプ斜め切断加工(角度切り)

パイプ斜めカット・斜め切断・角度切り

口径250mmまでの丸パイプの斜め切り(角度切り)対応します。両端斜め切断も可能です。
ねじれ防止専用治具の使用で、両端の切断面のねじれも最小限に抑えられます。

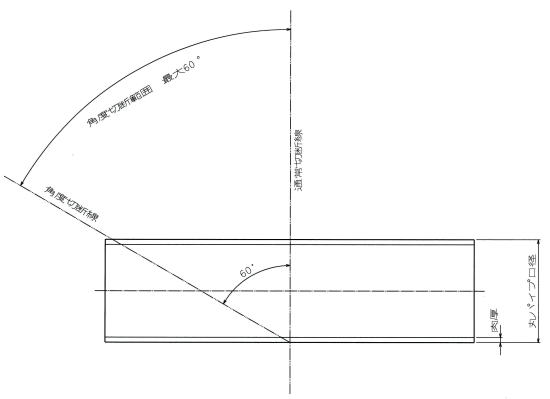

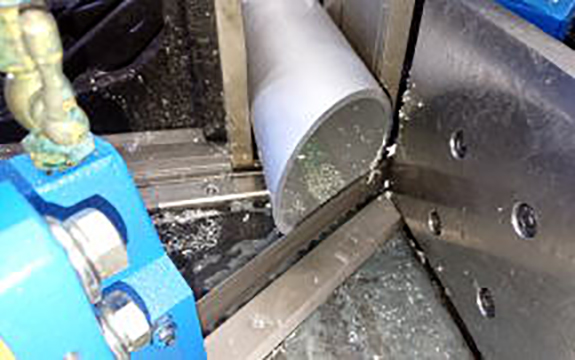

切断はバンドソー切断となります。0~60°の範囲で切断可能です。(パイプの口径により、切断可能な角度が変わります。)
一般的な鋼材でも切断可能です。材料支給による切断も対応いたします。

加工可能な条件につきましては下記「斜め切断加工範囲」をご覧下さい。
対応可能材質など、詳しくはお問合せ下さい。

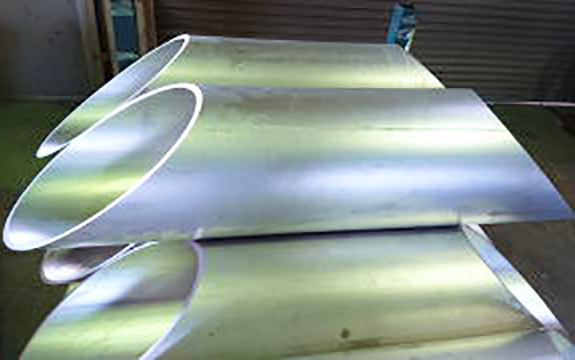

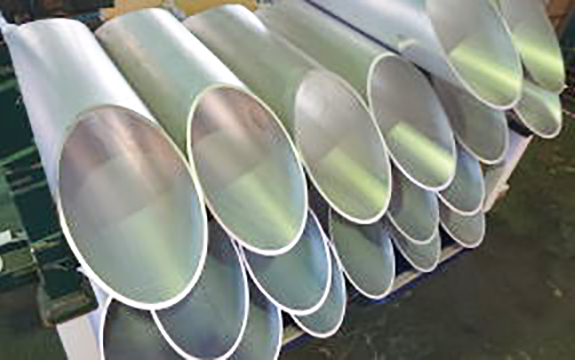

写真のような(上側、左側)台形状の切断も可能です。
専用の治具で、両側の切断面のねじれを防止して斜め切断が出来ます。

バンドソー切断のため、長さや角度について精密な寸法精度での切断は出来ませんのであらかじめご了承ください。

切断対応可能な口径、角度については下記寸法表を参考にしてください。

丸パイプ バンドソー斜め切断 加工範囲

パイプ口径(mm)切断角度(目安)
φ25035°以下
φ24040°以下
φ23040°以下
φ22040°以下
φ21045°以下
φ20045°以下
φ19050°以下
φ18050°以下
φ17055°以下
φ16055°以下
φ15055°以下
φ140以下
60°以下

φ140mm以下は60°まで角度切断可能です。

バンドソー切断のため、精密な寸法、精密な角度を指定しての切断や、切断面の粗さを指定した切断は対応出来ません。
切断誤差につきましては、パイプの口径、切断長さにより変わりますが、mm単位の誤差になります。

切断の図面をお送りいただければ対応可否をご連絡いたします。
材料支給による切断も対応いたします。対応可能材質、支給材寸法についてはお問合せ下さい。
