アルミ同径ローネックT(同径ローネックチーズ) 自社規格

アルミ同径ローネックT(同径ローネックティー)

同径ローネックT(チーズ)はJIS寸法品に比べ、ネック部(N)の高さが短い製品です。
JIS品より安く、短納期で製作可能です。ネック部が短いため、直管部を長く設定して使用下さい。
この製品は溶接継目の無いシームレス品です。

自社規格:材質:A5052TD-O

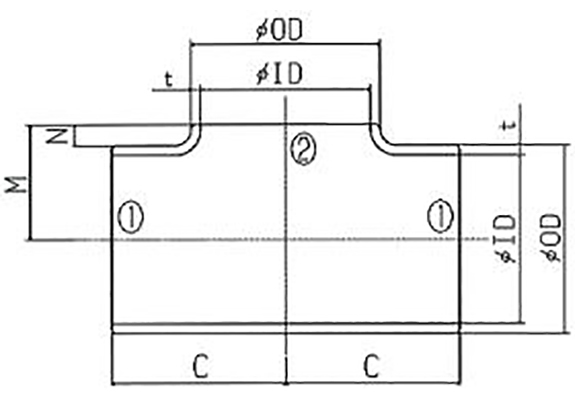

アルミ同径ローネックT(同径ローネックティー)自社規格品

呼び径
外径 φOD (mm) 厚さ t (mm) 中心から端面までの
距離(mm)

ネック部
高さ(mm)

A B ①、②同寸法
S10S S20S S40 S80 C M N(計算値)
40A 1 1/2 48.6 2.8 3.0 3.7 5.1 57.2 30.7
6.4
50A 2 60.5 2.8 3.5 3.9 5.5 63.5
38.1
7.9
65A 2 1/2 76.3 3.0 3.5 5.2 7.0 76.2
46.9
8.8
80A 3 89.1 3.0 4.0 5.5 7.6 85.7
54.6
10.0
100A 4 114.3 3.0 4.0 6.0 8.6 104.8
69.9
12.7


 表示のサイズのみ製作、在庫しております。
その他のサイズはJIS寸法品での受注製作となります。(1.5か月~)

S40サイズでしたら15A~50AまでJIS寸法品の同径チーズを在庫しております。
在庫状況は下記「アルミ同径チーズ規格表」からご覧下さい。
その他のサイズは受注製作となります。サイズにより1個からでも製作可能です。

製作ロット、製作納期につきましてはお気軽にお問合せ下さい。
