アルミ同径T(同径チーズ) JIS B2321寸法準用

アルミ同径T(同径ティー)

突合せ溶接式のアルミ製同径T(同径チーズ)を在庫しております。
溶接継目の無いシームレスです。

JIS B2321寸法準用: 材質 A5052TD-O

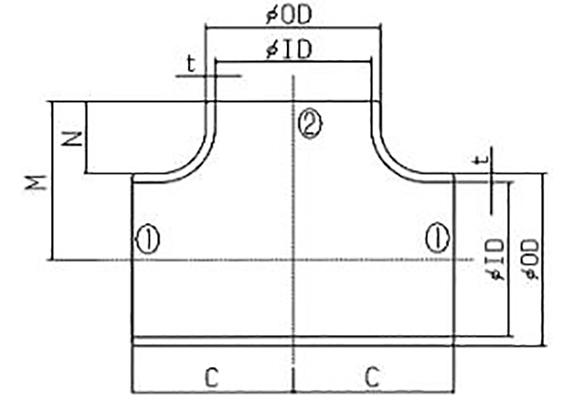

アルミ同径T(同径チーズ)

呼び径
外径 φOD (mm) 厚さ t (mm) 中心から端面までの
距離(mm)

ネック部
高さ(mm)

A B ①、②同寸法
S10S S20S S40 S80 C M N(計算値)
15A 1/2 21.7 2.1 2.5 2.8 3.7 25.4
25.4
14.55
20A 3/4 27.2 2.1 2.5 2.9 3.9 28.6
28.6
15.0
25A 1 34.0 2.8 3.0 3.4 4.5 38.1
38.1
21.1
32A 1 1/4 42.7 2.8 3.0 3.6 4.9 47.6
47.6
26.25
40A 1 1/2 48.6 2.8 3.0 3.7 5.1 57.2 57.2
32.9
50A 2 60.5 2.8 3.5 3.9 5.5 63.5
63.5
33.25
65A 2 1/2 76.3 3.0 3.5 5.2 7.0 76.2
76.2
38.05
80A 3 89.1 3.0 4.0 5.5 7.6 85.7
85.7
41.15
90A 3 1/2 101.6 3.0 4.0 5.7 8.1 95.3
95.3
44.5
100A 4 114.3 3.0 4.0 6.0 8.6 104.8
104.8
47.65
125A 5 139.8 3.4 5.0 6.6 9.5 123.8
123.8
53.9
150A 6 165.2 3.4 5.0 7.1 11.0 142.9
142.9
60.3
200A 8 216.3 4.0 6.5 8.2 12.7 177.8
177.8
69.65
250A 10 267.4 4.0 6.5 9.3 15.1 215.9
215.9
82.2
300A 12 318.5
4.5 6.5 10.3 17.4 254.0
254.0
94.75

色表示のサイズ(S40)は在庫しております。
  その他のサイズは受注製作となります。(1.5ヶ月~2か月)

 製造サイズが限られますが、JIS寸法品よりも価格が安く、短納期でお届けできる、同径ローネックチーズも用意しております。
 在庫状況につきましては、下記「アルミ同径ローネックチーズ規格表」よりご確認下さい。
  在庫状況はお問合せ下さい。
