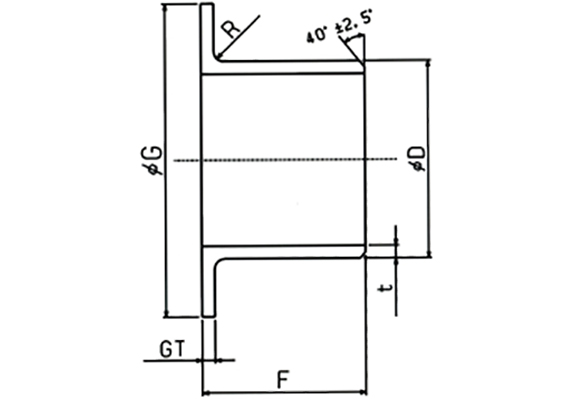

アルミスタブエンド(アルミラップジョイント) JIS B2321寸法準用

材質:A5052B(丸棒)又はP(板)

アルミスタブエンド(アルミラップジョイント)JIS B2321寸法準用(単位:mm)

呼び径
外径
厚さの呼び
端面から
端面までの距離

つば径 G
コーナー R
S10S S20S S40 S80
A B D
GT (t) F 呼び圧力
5K

呼び圧力
10K

最大
最小
15A 1/2B 21.7 2.1 2.5 2.8 3.7 30.0
44.0
51.0
3.0
1.5
20A 3/4B 27.2 2.1 2.5 2.9 3.9 30.0
49.0
56.0
3.0
1.5
25A 1B 34.0 2.8 3.0 3.4 4.5 50.0
59.0
67.0
3.0
1.5
32A 1 1/4B 42.7 2.8 3.0 3.6 4.9 50.0
70.0
76.0
4.0
2.0
40A 1 1/2B 48.6 2.8 3.0 3.7 5.1 50.0
75.0
81.0
4.0
2.0
50A 2B 60.5 2.8 3.5 3.9 5.5 50.0
85.0
96.0
4.0
2.0
65A 2 1/2B 76.3 3.0 3.5 5.2 7.0 50.0
110.0
116.0 5.0
2.5
80A 3B 89.1 3.0 4.0 5.5 7.6 50.0
121.0
126.0
5.0
2.5
90A 3 1/2B 101.6 3.0 4.0 5.7 8.1 50.0
131.0
136.0
5.0
2.5
100A 4B 114.3 3.0 4.0 6.0 8.6 50.0
141.0
151.0
5.0
2.5
125A 5B 139.8 3.4 5.0 6.6 9.5 50.0
176.0
182.0
6.0
3.0
150A 6B 165.2 3.4 5.0 7.1 11.0 50.0
206.0
212.0
6.0
3.0
200A 8B 216.3 4.0 6.5 8.2 12.7 65.0
252.0
262.0
6.0
3.0
250A 10B 267.4 4.0 6.5 9.3 15.1 65.0
317.0
324.0
6.0
3.0
300A 12B 318.5
4.5 6.5 10.3 17.4 65.0
360.0
368.0
9.0
3.0

1. 色表示のサイズは現状での製造範囲です。在庫はしておりません。他のサイズの製作につきましてはお問合せ下さい。

2. 一般的な材質はA5052ですが、他の合金、規格でも対応いたします。詳しくはお問合せ下さい。

3. 在庫品は当日発送も可能です。(当日午前中までのご注文の場合)在庫状況につきましてはお問合せ下さい。

4. 在庫品が欠品となる場合もございます。早急に製作いたしますが、多少お時間をいただく場合がございます。予めご了承下さい。
  ご使用の予定がございましたら、予めご照会いただければ幸いです。
