配管用アルミソケット

アルミストレートソケット・アルミテーパーソケット

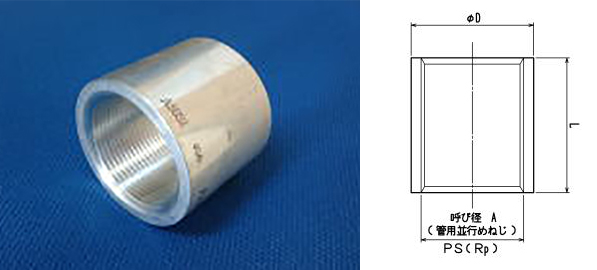

アルミストレートソケット
(材質:A5052)

規格寸法表を印刷

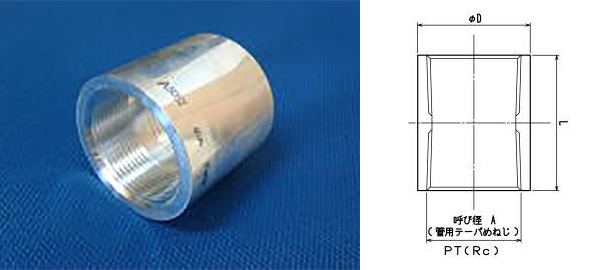

アルミテーパーソケット
(材質:A5052)

規格寸法表を印刷

材質:A5052

アルミストレートソケット寸法 単位(mm) アルミテーパーソケット寸法(mm)
呼び径 (A)
外径 (D)
長さ (L)
呼び径 (A)
外径 (D)
長さ (L)
6A1/8
15
25
6A 1/8 15
25
8A 1/4 20 30 8A 1/4
20
30
10A 3/8 21.7 30 10A 3/8
21.7
30
15A 1/2 27.2 40 15A 1/2
27.2 40
20A 3/4 35 40 20A 3/4
35
40
25A 1 40 40 25A 1
42
45
32A 1 1/4 50 50 32A 1 1/4
50
55
40A 1 1/2 60 50 40A 1 1/2 60
55
50A 2 70 60 50A 2
70
65
65A 2 1/2 85 70 65A 2 1/2 85
75
80A 3 100 75 80A 3
100
85
100A 4 130
85 100A 4
130
95

表示は在庫品  □表示は受注生産品
内径ねじはJIS B0203準用(管用平行めねじ・管用テーパーめねじ)

A5052アルミ製ソケット(ストレートソケット・テーパーソケット)、6A(1/8B)~50A(2B)を常時在庫しております。

65A~100Aまでは受注製作にて対応可能です。
受注製作ではお客様のご要望により、外径、長さの変更、他のアルミ合金への変更も対応いたします。1個より製作可能です。

詳しくはお見積・お問合せ下さい。
