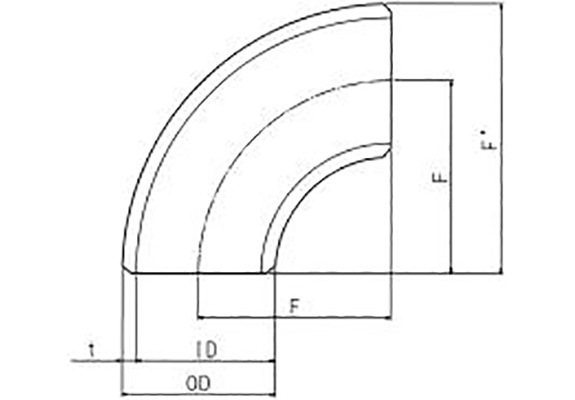

アルミ90°ロングエルボ

A5052アルミ製 90度ロングエルボ(シームレス) JIS B2321寸法準用

JIS表記 A5052S 90E(L)

JIS B2321寸法準用: 材質 A5052TD-O(引抜管)

90E(L) ロングエルボ(シームレス)

径の呼び 外径 (mm) 厚さの呼び(mm) 規格値 (mm)
計測値 (mm)
S10S S20S S40 S80
A B OD F F'
15 1/2 21.7 2.1 2.5 2.8 3.7 38.1
49.0
20 3/4 27.2 2.1 2.5 2.9 3.9 38.1
51.7
25 1 34.0 2.8 3.0 3.4 4.5 38.1
55.1
32 1 1/4 42.7 2.8 3.0 3.6 4.9 47.6
69.0
40 1 1/2 48.6 2.8 3.0 3.7 5.1 57.2 81.5
50 2 60.5 2.8 3.5 3.9 5.5 76.2
106.5
65 2 1/2 76.3 3.0 3.5 5.2 7.0 95.3
133.5
80 3 89.1 3.0 4.0 5.5 7.6 114.3
158.9
90 3 1/2 101.6 3.0 4.0 5.7 8.1 133.4
184.2
100 4 114.3 3.0 4.0 6.0 8.6 152.4
209.6
125 5 139.8 3.4 5.0 6.6 9.5 190.5
260.4
150 6 165.2 3.4 5.0 7.1 11.0 228.6
311.2
200 8 216.3 4.0 6.5 8.2 12.7 304.8
413.0
250 10 267.4 4.0 6.5 9.3 15.1 381.0
514.7
300 12 318.5 4.5 6.5 10.3 17.4 457.2
616.5
350 14 355.6 5.0 8.0 11.1 19.0 533.4
711.2
400 16 406.4 5.0 8.0 12.7 21.4 609.6
812.8
450 18 457.2 5.0 8.0 14.3 23.8 685.8
914.4
500 20 508.0 5.5 9.5 15.1 26.2 762.0
1016.0

表示及び、200A以上のエルボは全て受注生産となります。受注生産品は溶接成形品となります。(溶接継目があるタイプとなります。)

示は在庫品


A5083、A1070等、A5052以外の材質でも対応可能です。詳しくはお問合せ下さい。
