アルミ45°ロングエルボ

A5052アルミ製 45度ロングエルボ(シームレス) JIS B2321寸法準用

JIS表記 A5052S 45E(L)

JIS B2321寸法準用: 材質 A5052TD-O(引抜管)

45E(L) ロングエルボ(シームレス)

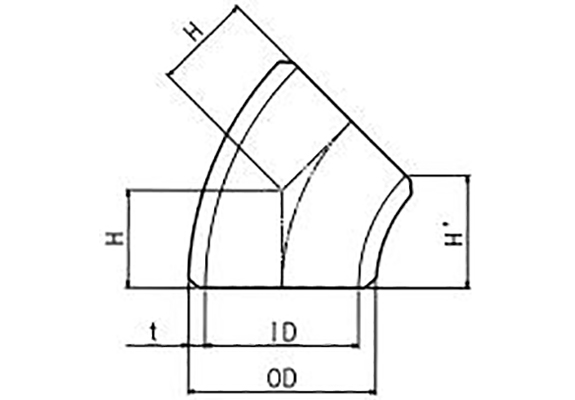

径の呼び 外径 (mm) 厚さの呼び(mm) 規格値 (mm)
 計測値(mm)
S10S S20S S40 S80 S10S S20S S40 S80
A B OD H H'
15 1/2 21.7 2.1 2.5 2.8 3.7 15.8
20.8
21.0
21.3
21.9
20 3/4 27.2 2.1 2.5 2.9 3.9 15.8
18.8
19.1
19.4
20.1
25 1 34.0 2.8 3.0 3.4 4.5 15.8
16.9
17.0
17.318.1
32 1 42.7 2.8 3.0 3.6 4.9 19.7
20.5
20.7
21.1
22.0
40 1 1/4 48.6 2.8 3.0 3.7 5.1 23.7
25.2
25.4
25.9
26.9
50 1 1/2 60.5 2.8 3.5 3.9 5.5 31.6
34.5
35.0
35.3
36.4
65 2 76.3 3.0 3.5 5.2 7.0 39.5
42.5
42.9
44.1
45.4
80 2 1/2 89.1 3.0 4.0 5.5 7.6 47.3
51.4
52.2
53.2
54.7
90 3 1/2 101.6 3.0 4.0 5.7 8.1 55.3
60.5
61.2
62.4
64.1
100 4 114.3 3.0 4.0 6.0 8.6 63.1
69.5
70.2
71.6
73.4
125 5 139.8 3.4 5.0 6.6 9.5 78.9
87.7
88.8
90.0
92.0
150 6 165.2 3.4 5.0 7.1 11.0 94.7
105.7
106.8
108.3
111.0
200 8 216.3 4.0 6.5 8.2 12.7 126.3
- - - -
250 10 267.4 4.0 6.5 9.3 15.1 157.8
- - - -
300 12 318.5 4.56.5 10.3 17.4 189.4 - - - -
350 14 355.6 5.0 8.0 11.1 19.0 220.9
- - - -
400 16 406.4 5.0 8.0 12.7 21.4 252.5 - - - -
450 18 457.2 5.0 8.0 14.3 23.8 284.1 - - - -
500 20 508.0 5.5 9.5 15.1 26.2 315.6 - - - -

表示のサイズ及び、200A以上のエルボは全て受注生産となります。受注生産品は溶接成形品となります。(溶接継目があるタイプとなります。)

示は在庫品


A5083、A1070等、A5052以外の材質でも対応可能です。詳しくはお問合せ下さい。
