アルミ90°ショートエルボ

A5052アルミ製　90度ショートエルボ（シームレス）　JIS B2321寸法準用

JIS表記　A5052S　90E(S)

JIS B2321寸法準用： 材質 A5052TD-O（引抜管）

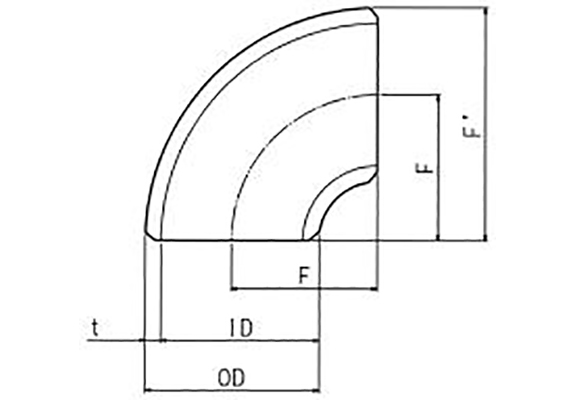

90E(S) ショートエルボ（シームレス）

径の呼び 外径 (mm) 厚さの呼び(mm) 規格値 (mm)
 計測値 (mm)
S10S S20S S40 S80
A B OD ｔ F F'
25 1 34.0 2.8
 3.0
 3.4
 4.5
 25.4
 42.4
32 1 1/4 42.7 2.8 3.0
 3.6
 4.9 31.8
 53.2
40 1 1/2 48.6
 2.8 3.0 3.7
 5.1
 38.1
 62.4
50 2 60.5
 2.8 3.5
 3.9
 5.5
 50.8
 81.1
65 2 1/2 76.3
 3.0
 3.5
 5.2
 7.0
 63.5
 101.7
80 3 89.1
 3.0
 4.0
 5.5
 7.6
 76.2
 120.8
90 3 1/2 101.6
 3.0 4.0
 5.7
 8.1
 88.9
 139.7
100 4 114.3
 3.0 4.0
 6.0
 8.6
 101.6
 158.8
125 5 139.8
 3.4
 5.0
 6.6
 9.5
 127.0
 196.9
150 6 165.2
 3.4
 5.0
 7.1
 11.0
 152.4
 235.0
200 8 216.3
 4.0
 6.5
 8.2 12.7
 203.2
 311.4
250 10 267.4
 4.0
 6.5
 9.3
 15.1
 254.0
 387.7
300 12 318.5
 4.5
 6.5
 10.3
 17.4
 304.8
 464.1
350 14 355.6
 5.0
 8.0
 11.1
 19.0
 355.6
 533.4
400 16 406.4
 5.0
 8.0
 12.7
 21.4
 406.4
 609.6
450 18 457.2
 5.0
 8.0
 14.3
 23.8
 457.2685.8
500 20 508.0
 5.5
 9.5
 15.1
 26.2
 508.0
 762.0


■表示及び、250A以上のエルボは全て受注生産となります。受注生産品は溶接成形品となります。（溶接継目があるタイプとなります。）
■表示は製作不可となります。

□表示は在庫品です。在庫品は1個よりご購入可能です。

A5083、A1070等、A5052以外の材質でも対応可能です。詳しくはお問合せ下さい。
