アルミ45°ショートエルボ

A5052アルミ製　45度ショートエルボ（シームレス）　自社規格品

表記　A5052S　45E(S)

自社規格： 材質 A5052TD-O（引抜管）

45E(S)　ショートエルボ（シームレス）

径の呼び 外径 (mm) 厚さの呼び(mm) 規格値 (mm)
  計測値(mm)
S10S S20S S40 S80 S10S S20S S40 S80

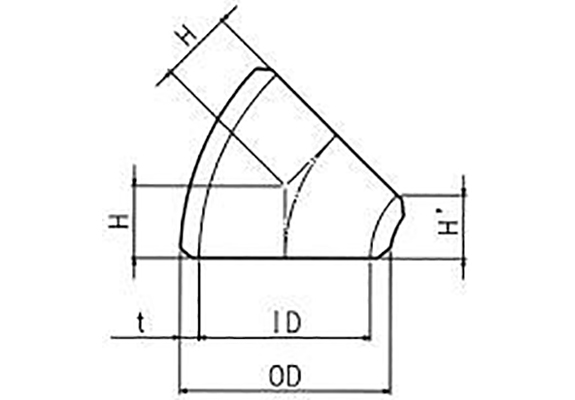

A B OD ｔ H H'
25
 1 34.0
 2.8
 3.0
 3.4
 4.5
 10.5
 7.9
 8.1
 8.3
 9.1
32
 1 1/4 42.7
 2.8
 3.0
 3.6
 4.9
 13.2
 9.4
 9.59.9
 10.9
40
 1 1/2 48.6
 2.8 3.0 3.7
 5.1
 15.8
 11.7
 11.9
 12.4
13.4
50
 2 60.5
 2.8 3.5 3.9
 5.5
 21.0
 16.5
 17.0
 17.3
 18.4
65
 2 1/2 76.3
 3.0
 3.5
 5.2 7.0
 26.3
 20.0
 20.421.6
 22.9
80
 3 89.1
 3.0
 4.0
 5.5
 7.6
 31.6
 24.5
 25.2
 26.3
 27.8
90
 3 1/2 101.6
 3.0 4.0
 5.7
 8.1
 36.8
 29.1
 29.8
 31.0 32.7
100
 4 114.3
 3.0 4.0 6.0
 8.6
 42.1
 33.6
 34.3
 35.7
 37.5
125 5 139.8
 3.4
 5.0
 6.6
 9.5
 52.6
 42.8
 43.9
 45.0
 47.1
150
 6 165.2
 3.4
 5.0 7.1
 11.0
 63.1
 51.8
 52.9
 54.4
 57.1
200
 5 216.3
 4.0
 6.5 8.2
 12.7
 84.2
 70.0
 71.8
 73.0
 76.2

■表示は全て製造不可となります。

A5083、A1070等、A5052以外の材質でも対応可能です。
詳しくはお問合せ下さい。
