アルミ異径T(異径チーズ)

アルミ異径T(異径ティー・径違いティー)

異径T(異径チーズ)は現在在庫しておりません。

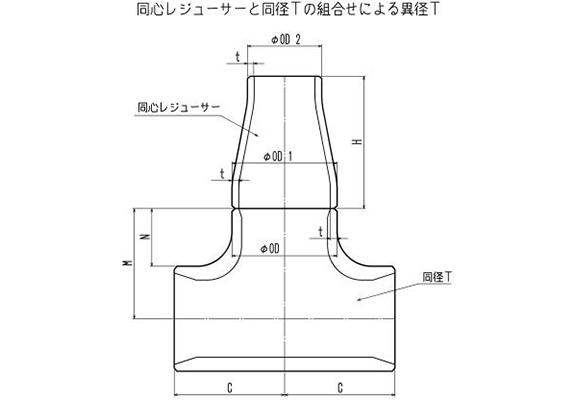

上記図のように同径T(同径チーズ)に同心レジューサーを組み合わせて異径にしてご使用下さい。

同径T(同径チーズ)の口径と同じ口径、肉厚を持つ同心レジューサーを選択して下さい。(下記に在庫表有り)

レジューサーの大径側の口径と肉厚を同径チーズの口径と肉厚と合わせます。
(図中 同径TのφODとt、同心レジューサーのφOD1とtの寸法を同じにします。)

アルミ同径T(同径ティー) JIS B2321寸法準用

呼び径
外径 φOD (mm) 厚さ t (mm) 中心から端面までの
距離(mm)

ネック部
高さ(mm)

A B 3か所同寸法
S10S S20S S40 S80 C M N(計算値)
15A 1/2 21.7 2.1 2.5 2.8 3.7 25.4
25.4 14.55
20A 3/4 27.2 2.1 2.5 2.9 3.9 28.6
28.6
15.0
25A 1 34.0 2.8 3.0 3.4 4.5 38.1
38.1 21.1
32A 1 1/4 42.7 2.8 3.0 3.6 4.9 47.6
47.6
26.25
40A 1 1/2 48.6 2.8 3.0 3.7 5.1 57.2 57.7
32.9
50A 2 60.5 2.8 3.5 3.9 5.5 63.5
63.5
33.25
65A 2 1/2 76.3 3.0 3.5 5.2 7.0 76.2
76.2
38.05
80A 3 89.1 3.0 4.0 5.5 7.6 85.7
85.7
41.15
90A 3 1/2 101.6 3.0 4.0 5.7 8.1 95.3
95.3
44.5
100A 4 114.3 3.0 4.0 6.0 8.6 104.8
104.8
47.65
125A 5 139.8 3.4 5.0 6.6 9.5 123.8
123.8
53.9
150A 6 165.2 3.4 5.0 7.1 11.0 142.9
142.9
60.3
200A 8 216.3 4.0 6.5 8.2 12.7 177.8
177.8
69.65
250A 10 267.4 4.0 6.5 9.3 15.1 215.9
215.9
82.2
300A 12 318.5
4.5 6.5 10.3 17.4 254.0
254.0
94.75

色表示のサイズ(S40)は在庫しております。

その他のサイズは受注製作となります。(1.5ヶ月~2か月)
在庫状況はお問合せ下さい。

アルミ同心レジューサー JIS B2321寸法準用

呼び径及び外径寸法
厚さの呼び(○印は在庫品、空欄は受注製作品)
端面距離
φOD 1
φOD 2
φOD 1 (mm)
φOD 2 (mm)
S10S S20S S40 S80 H
20A×15A 27.2 21.7 38.1
25A×20A 34 27.2 50.8
25A×15A 21.7
32A×25A 42.7 34.0
32A×20A 27.2
32A×15A 21.7
40A×32A 48.6 42.7 63.5
40A×25A 34.0
40A×20A 27.2
50A×40A 60.5 48.6 76.2
50A×32A 42.7
50A×25A 34.0
50A×20A 27.2
65A×50A 76.3 60.5 88.9
65A×40A 48.6
65A×32A 42.7
80A×65A 89.1 76.3
80A×50A 60.5
80A×40A 48.6
90A×80A 101.6 89.1 101.6
100A×90A 114.3 101.6
100A×80A 89.1
100A×65A 76.3
100A×50A 60.5
125A×100A 139.8
114.3 127.0
125A×80A 89.1
125A×65A 76.3

150A×125A 165.2 139.8 139.7
150A×100A 114.3
150A×80A 89.1
200A×150A 216.3 165.2 152.4
200A×125A 139.8
200A×100A 114.3

○印表示は在庫品です。
表示は受注製作となります。(1.5ヶ月~2か月)

在庫状況はお問合せ下さい。
